Norgin无线设计及勘探服务

在无线局域网部署前,我们并不能明确地知道设备的部署数量和安装方式。只有在对覆盖地点进行勘测和指标计算后,才能确定出AP、天线及其他器件的型号和数量。同时通过勘测和指标计算,才能确定AP布放的位置、天线的方位角等工程设计参数,作为工程安装的指导资料。

WLAN网络勘测操作指导

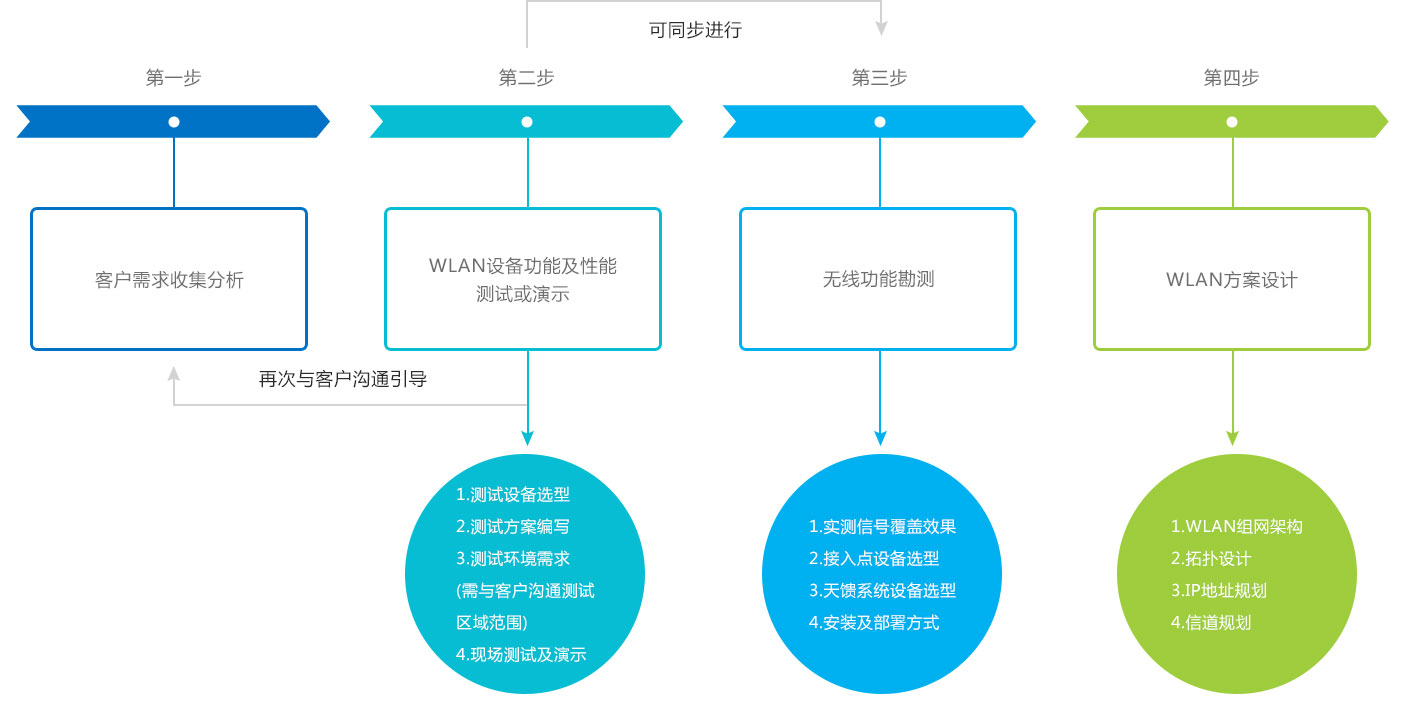

网络勘测流程步骤

  • 工程指导

    无线工程勘测是WLAN组网中必不可少的环节,直接决定组网方案的可行性及实际性能,并且也为后期的方案设计及工程实施提供了原始参考依据。

  • 网络勘测前准备

    WLAN工程设计人员在接到网规任务书后,制定网规实施计划,就网络勘测条件和网络勘测计划与需求方共同协商,明确以下信息:确定覆盖区域,并明确覆盖要求熟悉覆盖区域的平面图了解现网组网情况

  • 网络勘测前的软件准备

    无线设计软件 AirMagnet Planer 无线勘探及分析软件AirMagnet_Surveyor 无线设备信号覆盖及定位软件Cisco CMX 无线设备管理软件Cisco Prime Infrastructure 无线抓包软件

  • 网络勘测的内容

    覆盖区域平面情况,包括覆盖区域的大小、平面图覆盖区域障碍物的分布情况,以分析对信号的阻挡需要接入的用户数量和带宽要求设备可以安装的位置现网有线网组网情况,出口资源等

WLAN室内覆盖勘测设计

WLAN室内覆盖规划原则

WLAN室内规划一般只考虑在同一楼层区域内通过 WLAN方式接入该区域的数据用户,楼内不同楼层应该 分别考虑进行覆盖规划。在规划WLAN网络时,首先应该考虑的是AP与无线终端 之间无线信号的有效交互,其次是接入用户的有效带宽。

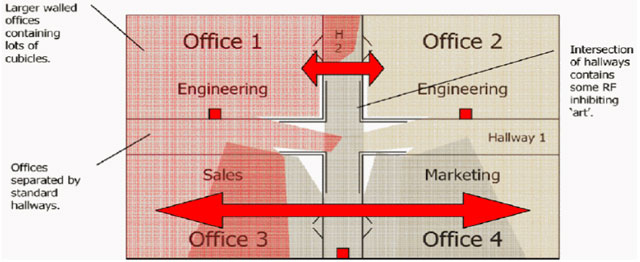

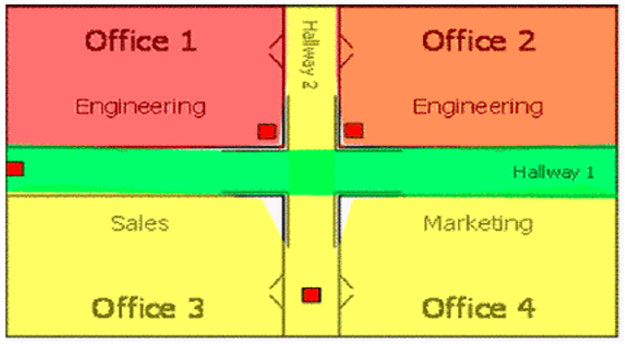

无线网络优化的三大手段: 无线选择与调整——全向、定向、杆状、平板、壁挂、吸顶等功率调整——手工调整、自动调整信道调整——手工调整、自动调整修改方案:Engineering区域的AP移置角落处,采用定向平板天线覆盖Marketing和Sales部门之间通过1台AP覆盖,不再出现跨小区切换在走廊1的一头采用高增益定向天线覆盖,可以考虑使用八木天线

WLAN室外覆盖勘测设计

  • WLAN室内覆盖规划原则

    在WLAN室外覆盖规划时,首先考虑到的是AP跟无线终端间信号的交互,保证用户可有效的接入网络。在进行天线选择时,需尽量考虑到信号分布的均匀,对于重点区域和信号碰撞点,需要考虑调整天线方位角和下倾角。天线安装的位置应确保天线主波束方向正对覆盖目标区域,保证良好的覆盖效果。相同频点的AP的覆盖方向尽可能错开,避免同频干扰。对小区覆盖而言,从室外透过封闭的混凝土墙后的无线信号几乎不可用,因而只能考虑利用从门、窗入射的信号。被覆盖的区域应该尽可能靠近AP的天线,被覆盖区域与AP的天线尽可能直视。对于高度超过8层(24米)的楼层,不适合采用室外方式覆盖。本楼天线信号经过对楼的反射后,会有部分信号反射回本楼,一般情况下不考虑利用反射信号来覆盖本楼。楼间距在30米之内,可考虑在正对的楼层中间安装AP和天线,对楼AP的信号透过门窗可有效地覆盖本楼纵向2个房间(约8米)。如果楼宇的纵向超过3个房间(12米),需要考虑从楼的两边向本楼进行覆盖。对于住户房间结构较复杂,从单面覆盖很难全部覆盖,可考虑从双面覆盖或选择卧室、客厅等重点区域覆盖。由于是定向覆盖,AP使用的天线一般选择定向天线。天线的最佳安装位置一般是楼层的中间位置。如果确实难以找到可以利用的建筑物,则需要考虑利用生活小区内的路灯柱,或另加水泥柱作AP和天线的固定物。

  • WLAN室外勘测时常用的覆盖方案:

    通过本楼中央位置安装高增益、较大水平波束宽度的定向天线进行对面建筑进行WLAN覆盖; 将天线架在高处并保持一定的下倾角,进行室外空间的覆盖;将天线上倾从室外覆盖室内的定向覆盖。
